АРКОН BTMS

Система предназначена для обеспечения температурного режима в модулях аккумуляторных батарей электротранспорта.
Температурный режим обеспечивается теплоносителем, циркулирующим между теплообменниками модулей аккумуляторов и
системы за счет работы ее электрического насоса.

Требуемая в текущий момент температура теплоносителя обеспечивается за счет нагрева ( от электроэнергии аккумуляторов или
внешнего источника тепла) или охлаждения системой (пассивного, с использованием радиатора и вентилятора охлаждения или
активного, с использованием компрессорного холодильного агрегата).

Цифровой контроллер системы изменяя в соответствии с текущими условиями производительность вентилятора охлаждения,
циркуляционного насоса и компрессора холодильного агрегата обеспечивает максимальный теплообмен при минимальном
энергопотреблении.

Управление системой от внешних устройств осуществляется по аналоговым сигналам и включает режимы: «автомат», «нагрев»,
«циркуляция», «пассивное» или «активное» охлаждение.

Характеристики

    .

  • Мощность охлаждения - 4/6/8 КВт
  • Мощность нагрева 2/4/6 КВт, питание 400/700В DC или 380/690В 3Ф
  • Встроенный жидкостной пластинчатый теплообменник нагрева теплоносителя от внешнего источника (система охлаждения трансмиссии и силовых блоков управления или автономный подогреватель)
  • Рабочий диапазон температур -40 … 500С при любой влажности
  • Теплоноситель – смесь воды и гликоля (максимально 60%)
  • Соединительные патрубки теплоносителя - 8хФ20мм, 4хФ25 мм
  • Соединительные патрубки теплоносителя внешнего нагрева – Ф25 мм
  • Встроенный расширительный бак с датчиком уровня теплоносителя
  • Алюм. пластинчатый теплообменник испарителя с блочным ТРВ
  • Бесщеточный циркуляционный насос с магнитной муфтой и переменной производительностью 20…100 л/мин, 1.8 бар
  • Система удаления воздушных пробок в контурах теплоносителя

    .

  • Кнопка ручного включения насоса при заполнении теплоносителем
  • Многопоточный алюминиевый теплообменник конденсатора
  • Теплообменник пассивного охлаждения (медн.труба и алюм.ламель)
  • Бесщеточный вентилятор охлаждения, 1500-4300 М3/час
  • Полугерметичный спиральный компрессор с бесщеточным синхронным электромотором с постоянным магнитом на роторе, встроенным контроллером и охлаждаемый хладагентом преобразователем напряжения
  • Хладагент – R-134A
  • Габаритные размеры - 1000х580х320 мм, только горизонтальный монтаж
  • Вес пустого контейнера –  60 Кг
  • Объем теплоносителя в контейнере – 4 литра
  • Самодиагностика с индикатором «авария» на передней панели
  • Внешнее управление системой по аналоговым сигналам

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОПИТАНИЯ СИСТЕМЫ

мощность

насос/вентилятор

компрессор

нагреватель

4



24В/40А

максимальный

24/400В DC

400/700В DC/3Ф

6



400/700В DC/3Ф

8

максимальная потребляемая мощность компрессора - 2000Вт

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Внешнее управление системой по шине CAN 2.0, протокол J1939
  • Регистратор данных работы системы («черный ящик») на SD-карте
  • On-line доступ к системе по GSM каналу

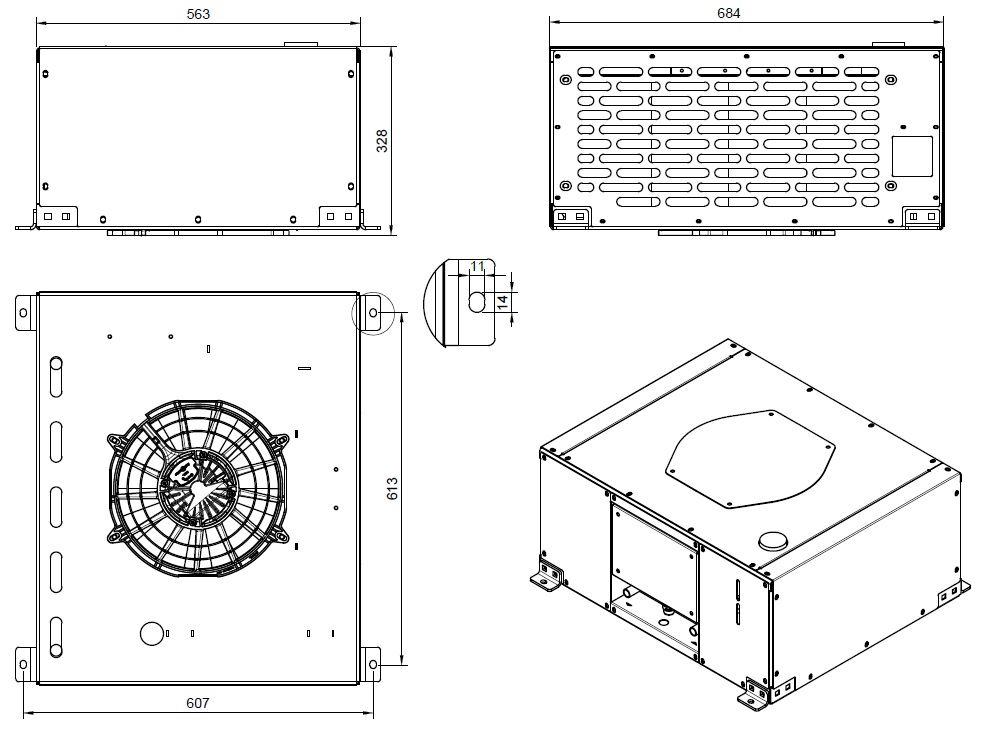

Размеры

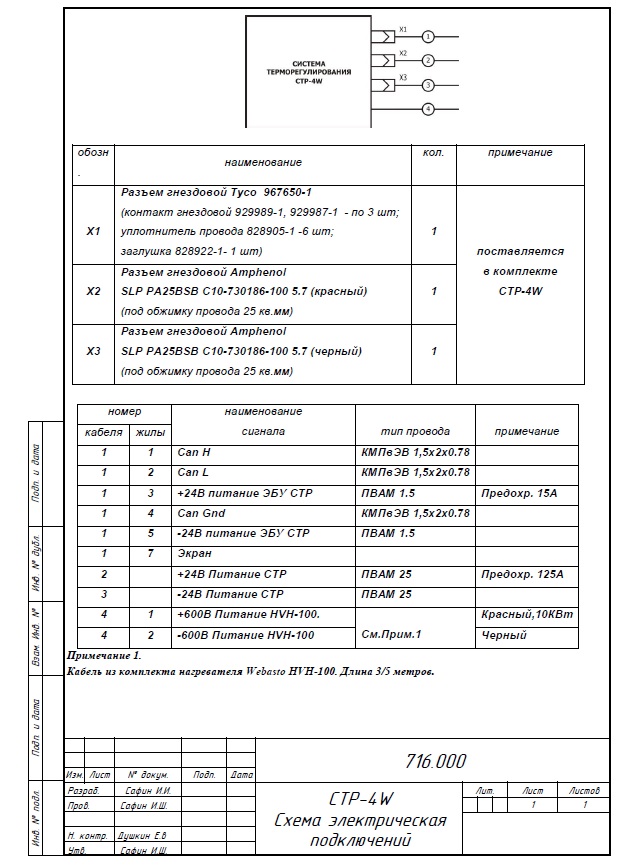

Документация
